Хомутовые нагреватели представляют собой важный элемент в арсенале промышленного оборудования, обеспечивающий надежное и эффективное тепловое регулирование в широком спектре применений. Они находят свое применение в различных отраслях, благодаря своей универсальности и высокой производительности.

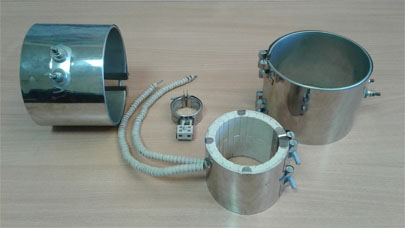

Хомутовые НХ,полухомутовые ПХ,кольцевые тэны.

Общее описание и роль в отраслях

Хомутовые нагреватели — это устройства, которые могут быть изготовлены из керамики или миканита, и предназначены для нагрева цилиндрических поверхностей. Благодаря своей конструкции, они обеспечивают равномерный нагрев и могут использоваться в таких отраслях, как пищевая промышленность, машиностроение, производство пластмасс и других материалов.

Устройство хомутовых нагревателей

Конструкция хомутовых нагревателей может варьироваться в зависимости от материала изготовления. Керамические нагреватели отличаются высокой теплоемкостью и долговечностью, в то время как миканитовые обладают лучшей гибкостью и подходят для нагрева поверхностей с нерегулярной формой. Оба типа нагревателей могут быть оснащены различными типами разъемов и выводов для удобства подключения.

Области применения

Хомутовые нагреватели находят применение в разнообразных сферах промышленности, включая, но не ограничиваясь, производством пищевых продуктов, пластмасс, химической промышленностью и металлообработкой. Их роль в этих областях неоценима, поскольку они обеспечивают контролируемый и равномерный нагрев продукции.

Разъемы и выводы

В зависимости от модели и производителя, хомутовые нагреватели могут комплектоваться различными типами разъемов и выводов, включая винтовые клеммы, разъемы для подключения к электросети и специализированные коннекторы для интеграции в сложные системы управления.

Напряжение и формы

Диапазон напряжений хомутовых нагревателей может варьироваться от 12 до 600 вольт, что делает их подходящими для использования в различных условиях и системах. Существуют разнообразные формы нагревателей, включая кольцевые, полукольцевые, плоские и другие, предназначенные для конкретных задач нагрева.

Маркировки хомутовых нагревателей

Маркировка на хомутовых нагревателях содержит важную информацию о характеристиках устройства, включая мощность, напряжение, тип материала и производителя. Это позволяет пользователю быстро идентифицировать подходящий нагреватель для своих нужд.

Примеры использования

На предприятиях хомутовые нагреватели используются для нагрева бочек с химическими веществами, в процессах термоформования пластиков и в машиностроении для предварительного нагрева деталей перед обработкой.

Включение ключевых слов и фраз, таких как "хомутовые нагреватели", "керамические нагреватели", "миканитовые нагреватели", "промышленное применение нагревателей", помогает улучшить видимость статьи в поисковых системах. Использование заголовков, подзаголовков и списков способствует лучшей структурированности текста и его читаемости.

Нагреватель хомутовый (ТЭН хомутовый, кольцевой) – электронагреватель, контактного принципа действия, востребованный, в первую очередь, на производствах, где есть необходимость в нагреве технологических трубопроводов и других цилиндрических объектов.

Функционирует устройству по принципу конвекции: на спираль из проволоки высокого омического сопротивления подается электроток. Его энергия преобразуется в тепло, которое и передается нагреваемой среде.

ТЭН хомутовый, кроме нагревательного элемента, имеет жесткий корпус из листовой стали и изоляционную составляющую. Модельная линейка нагревателей этого типа состоит из следующих модификаций:

цельный хомут (ТЭН кольцевой);
два полухомута, собираемые в единую конструкцию;
один полухомут.

Независимо от инженерного решения, каждый экземпляр комплектуется прижимных механизмом. Благодаря нему обеспечивается максимальная теплопередача.

Наша команда готова немедленно приступить изготовлению нужного вам нагревателя. Прямо сейчас заполните форму онлайн заявки, и по возможности, приложите к ней эскиз ТЭНа.

Купить ТЭН электрический с оптимальным рабочим ресурсом можно, грамотно выбрав эксплуатационные параметры нагревателя:

Ø – 25-100 мм;
напряжение – 12-400 В;
температуру нагрева корпуса – 350-600 С.

Какие показатели будут актуальными в вашем конкретном случае, мы поможем определиться. С нами начать сотрудничать очень просто: вы – ставите задачу, мы ее решаем.

Продажа ТЭНа представляет комплексную услугу – форма оплаты и условия доставки обсуждается. Любая консультация бесплатно. Гарантия 1 год.

Хомутовый нагреватель (ХН) — кольцеобразный нагревательный элемент, охватывающий цилиндрическое изделие снаружи. Нагрев осуществляется через кондуктивный контакт внутренней поверхности хомута с наружной поверхностью нагреваемого изделия. Применяется для нагрева цилиндров, труб, сопел, фланцев.

Конструкция: нихромовая спираль или лента расположена между слоями слюды (ХНм) или между керамическими пластинами (ХНк). Всё заключено в металлическую обойму с замковым болтом. При затяжке болта хомут прижимается к цилиндру с необходимым усилием.

Принципиальное отличие от плоского нагревателя — геометрия контакта: хомут обеспечивает равномерный нагрев по всей окружности цилиндра без угловых зон с пониженной теплоотдачей. Это критично для цилиндров экструдеров и ТПА, где неравномерный нагрев ведёт к дефектам изделий.

Четыре исполнения хомутового нагревателя

ХНм — слюдяной хомутовый

Нихромовая лента в слюдяной изоляции. Рабочая температура до 400 °C. Хорошая теплопроводность, доступная цена. Стандарт для большинства экструдеров и ТПА.

ХНк — керамический хомутовый

Нагревательный провод в канавках керамических пластин. Рабочая температура до 700 °C. Применяется на высокотемпературных участках: сопло, горячий канал, нагрев вязких высокотемпературных полимеров (PEEK, PPS, PI).

ПХН — полухомут (полукольцо)

Два полукольца, образующих полный хомут. Удобен при ограниченном радиальном доступе или когда оба полухомута питаются независимо (раздельная регулировка). Каждая половина крепится независимо.

ХН с канавкой под термопару

В металлической обойме предусмотрен паз под термопару типа K или J. Термопара прижимается к поверхности цилиндра изнутри хомута — минимальная задержка измерения температуры.

Конструктивные варианты хомутов

Полное кольцо (360°)

Стандартная форма. Охватывает цилиндр полностью. Фиксируется одним или двумя стяжными болтами. Обеспечивает максимальную равномерность нагрева.

Полукольцо (2 × 180°)

Два раздельных полухомута. Применяется при монтаже/демонтаже без снятия с вала, а также для раздельного управления температурой на двух половинах цилиндра.

С каналом охлаждения

В корпус хомута встроен канал для прокачки воздуха или воды. Применяется на участках, где требуется одновременный нагрев и быстрое охлаждение (переходные зоны экструдера).

С карманом для термопары

Сквозной или глухой паз под термопару типа K (Ø3–6 мм). Обеспечивает правильное позиционирование датчика и защищает его от механических повреждений.

Технические параметры хомутовых нагревателей

Типы исполненияСлюдяной (ХНм), керамический (ХНк), полухомут (ПХН)

Внутренний диаметр20 — 500 мм (стандарт), больше — под заказ

Ширина (высота)20 — 150 мм

Мощность100 Вт — 8 кВт

Напряжение110, 220, 380 В

Рабочая температурадо 400 °C (слюда), до 700 °C (керамика)

Удельная мощность2 — 5 Вт/см²

ПрисоединениеРадиальные/тангенциальные шпильки, провод, разъём

ФиксацияСтяжные болты M6–M10, хомут-пряжка, V-образные скобы

Выводы и подключение

Радиальные шпильки

Токовыводы выходят перпендикулярно плоскости хомута. Стандартный вариант для большинства ХН. Не мешают монтажу соседних хомутов при плотной расстановке по оси цилиндра.

Тангенциальные шпильки

Выходят по касательной к окружности. Применяются при ограниченном осевом пространстве.

Аксиальные (торцевые) шпильки

Токовыводы выходят вдоль оси хомута. Применяются редко — при специфической компоновке щитка управления.

2/3-контактный разъём

Быстросъёмное подключение типа AMP или DIN. Для систем с частой заменой нагревателей. Рабочая температура разъёма до 200 °C.

Керамический бисер на выводах

Нихромовые проволочные выводы с керамическими трубчатыми бусинами. Для рабочих температур в зоне вывода до 600 °C. Используется на ХНк.

Силиконовый провод

Гибкий, до 200 °C в зоне вывода. Стандартный вариант для ХНм при температуре до 350 °C.

Металлорукав

Нержавеющая оплётка поверх провода. При вибрации, механических нагрузках или температуре в зоне вывода выше 200 °C.

Где применяются хомутовые нагреватели

Экструдеры (цилиндры пластикации)

Литьё под давлением (ТПА, сопла, горячие каналы)

Нагрев труб и фланцев в химической промышленности

Нагрев литниковых систем

Нагрев прокатных валов

Упаковочное оборудование (запечатывающие элементы)

Маркировка хомутовых нагревателей

ХНм 180*60;1,5*220 Хомутовый миканитовый · внутр. Ø 180 мм · ширина 60 мм · 1,5 кВт · 220 В

ХНк 100*80;2,0*380 Хомутовый керамический · внутр. Ø 100 мм · ширина 80 мм · 2 кВт · 380 В

ПХНм 250*100;3,0*380 Полухомутовый миканитовый · внутр. Ø 250 мм · ширина 100 мм · 3 кВт · 380 В · два полукольца

ХНм — миканитовый (до 400 °C), ХНк — керамический (до 700 °C), ПХН — полухомутовый (разъёмный, два полукольца). Для заказа замены: измерьте внутренний диаметр по цилиндру, ширину хомута, мощность и напряжение.

Вопросы и ответы

Чем отличается слюдяной хомут от керамического?

Слюдяной ХНм: теплопроводность слюды ~0,5 Вт/м·K, максимальная температура 400 °C, стоимость ниже. Керамический ХНк: более жёсткая конструкция, рабочая температура до 700 °C, хуже переносит вибрацию при ударных нагрузках, но незаменим при нагреве высокотемпературных полимеров (PEEK — 380 °C, PSU — 380 °C, PI — выше 400 °C).

Как правильно измерить диаметр для заказа хомута?

Нужен внутренний диаметр хомута = наружный диаметр трубы/цилиндра. Измерьте штангенциркулем наружный диаметр обогреваемого изделия в нескольких точках — у изношенных цилиндров он может быть неравномерным. Также измерьте ширину (высоту по оси) и мощность, если есть маркировка на старом нагревателе.

Почему хомутовый нагреватель перегорает у экструдера?

Основные причины: 1) ослабленный болт — хомут не прижат, между ним и цилиндром воздушный зазор, ТЭН перегревается; 2) перегорание нихрома из-за «сухих» пусков (цилиндр холодный, а регулятор даёт 100% мощности — используйте ступенчатый разогрев); 3) вибрация — разрушение ламелей слюды и замыкание на корпус.

Как затягивать крепёжный болт хомута?

Болт затягивается до появления лёгкого натяга — хомут должен сидеть без люфта, но без деформации металлической обоймы. Рекомендуемый момент затяжки: для ХН до Ø100 мм — 8–12 Н·м, для Ø100–300 мм — 12–20 Н·м. После первого нагрева до рабочей температуры подтяните болт повторно: тепловое расширение меняет усилие прижима.

Можно ли нагревателем покрыть только часть длины цилиндра экструдера?

Да. Цилиндр экструдера разбивается на зоны — каждая зона имеет свой хомутовый нагреватель и свой термодатчик с независимым регулятором. Типичное число зон: 3–6 для одношнекового экструдера. Каждая зона — один или два хомута рядом по оси.

Сколько служат хомутовые нагреватели?

При правильной установке и ступенчатом разогреве — 3–7 лет непрерывной работы. Слюдяные нагреватели чувствительны к вибрации: при частых циклах пуска/останова ламели слюды крошатся. В условиях высокой вибрации предпочтительны керамические хомуты или хомуты с упрочнённым корпусом.

Заказ в Бердск

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Бердск — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРН 317745600107846, г. Миасс, ул. Академика Павлова, 12а. Телефон: 8 (919) 405-21-39.
