Оребрённые ТЭНы для нагрева воздуха — тепловые пушки, сушильные камеры, калориферы вентиляции. Лента оребрения увеличивает теплоотдачу в 10–15 раз. Алюминий, нержавейка, углеродистая сталь. Изготовление по чертежу за 3 дня, от 1 штуки.

Заказать оребрённый ТЭН→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Бердскдоставка

Оребренные трубчатые электронагреватели (ТЭНы) представляют собой эффективное решение для обогрева воздуха в различных промышленных и бытовых условиях. Они находят широкое применение благодаря своей способности обеспечивать равномерный нагрев больших объемов воздуха при относительно низких энергетических затратах.

Конструкция оребренных ТЭНов включает в себя трубчатый нагревательный элемент, на который насажены металлические ребра. Эти ребра значительно увеличивают площадь поверхности нагревателя, способствуя более эффективному теплообмену с окружающим воздухом. ТЭНы могут быть изготовлены из различных материалов, включая нержавеющую сталь и инконель, что обеспечивает их долговечность и стойкость к коррозии.

Технические характеристики

Оребренные ТЭНы проектируются для работы в диапазоне напряжений от 12 до 600 вольт и могут иметь мощность от 100 Вт до 5 кВт и выше. Стандартные размеры трубки обеспечивают легкую интеграцию в различные системы обогрева.

Маркировки оребренных ТЭНов

Маркировка на оребренных ТЭНах обычно содержит информацию о мощности, напряжении и материале изготовления. Например, маркировка ОТЭН-220-1кВт-НС означает оребренный ТЭН на 220 вольт с мощностью 1 кВт, изготовленный из нержавеющей стали.

Области применения

Оребренные ТЭНы используются в промышленных воздушных системах обогрева, системах вентиляции, кондиционирования, а также в бытовых обогревателях. Их эффективность и надежность делают их идеальным выбором для широкого спектра применений.

Примеры использования

Конкретные примеры включают использование в промышленных сушильных камерах, системах отопления складских помещений, а также в качестве элементов в системах кондиционирования воздуха и бытовых обогревателях.

ТЭН воздушный, ТЭН оребренный – электронагреватель, корпус которого представляет собой цельнолитую трубку нужного геометрического исполнения. Работа по нагреву воздуха или другой газообразной среды выполняется проволочной спиралью. Во избежание подачи на внешнюю оболочку напряжения внутри корпуса присутствует и изоляционный материал.

Мы поможем купить ТЭН электрический, способный решать конкретные производственные задачи. Он будет обладать оптимальный мощностным потенциалом:

0,4 кВт;
0,5кВт;
1 кВт;
1,5 кВт;
2 кВт;
2,5 кВт.

Максимальная работоспособность будет обеспечена за счет грамотно выбора материала трубчатого корпуса. С учетом особенностей рабочей среды, которая может быть спокойной или движущейся, определяется актуальный вариант:

нержавеющая сталь (Т)c уд. мощностью 5,0 Вт/см. кв.;
углеродистая сталь (S) c уд. мощностью 2,2 Вт/см. кв.;
углеродистая сталь (R) c уд. мощностью 3,1 Вт/см. кв.;
углеродистая сталь (O) c уд. мощностью 5,5 Вт/см. кв.

Если технология требует повышенной теплоотдачи при стандартном энергопотреблении, то мы готовы предложить ТЭН оребренный, также с оптимальными параметрами, в том числе нужной геометрии. Для оребрения используется стальная или алюминиевая лента.

ТЭНы воздушные электрические перед поставкой потребителю маркируются по типу: 150 А 13/2,5 т 220 ф 2 м.о.60. Продажа ТЭНа любой модификации всегда предполагает выгодные условия для клиента – способ взаиморасчетов и условия доставки обсуждаются.

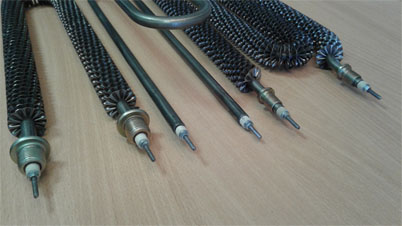

Оребрённый ТЭН (ТЭНР) — трубчатый нагреватель с поперечными металлическими рёбрами, надетыми на несущую трубку с натягом или приваренными к ней. Рёбра увеличивают площадь теплоотдающей поверхности в 10–15 раз по сравнению с гладкой трубкой того же диаметра и длины.

Гладкий воздушный ТЭН (без рёбер) применяется там, где требуется минимальное гидравлическое сопротивление или нагрев загрязнённого воздуха с пылью — рёбра в таких условиях забиваются. Оребрённый ТЭНР эффективнее в чистых и фильтрованных потоках: вентиляция, калориферы, сушка.

Конструкция аналогична водяному ТЭН: нихромовая спираль в MgO-наполнителе внутри трубки. Отличие — удельная мощность ограничена 1,5–2,5 Вт/см² для воздушной среды (у жидкостных допускается до 8 Вт/см²), так как воздух отводит тепло значительно хуже.

Гладкие и оребрённые: четыре варианта

Гладкий воздушный ТЭН

Трубка без оребрения, диаметр 10–16 мм. Низкое аэродинамическое сопротивление. Применяется при наличии загрязнённого воздуха или где важна минимальная длина нагревательного блока.

ТЭНР со стальными рёбрами

Рёбра из стали Ст.3, шаг 4–6 мм, высота 10–15 мм. Рабочая температура до 450 °C. Дешевле алюминиевого варианта; применяется в промышленных калориферах.

ТЭНР с алюминиевыми рёбрами

Рёбра из сплава АМц методом накатки или посадки. Теплопроводность алюминия в 4 раза выше стали — КПД теплоотдачи выше. Ограничение: температура среды не более 300 °C (алюминий теряет прочность).

ТЭНР с нержавеющими рёбрами

Рёбра 12Х18Н10Т. Для агрессивных газов, влажной среды, пищевых и фармацевтических сушилок. Рабочая температура до 700 °C.

Формы воздушных ТЭНов

Прямой (Ф1)

Стандартная форма. Вставляется в секцию воздуховода или каркас калорифера. Длина активной части 200–1500 мм.

U-образный (Ф2)

Вывода токоподключения на одной стороне. Удобен при боковом монтаже в корпус — нагреватель крепится одной пластиной.

W-образный (Ф3/Ф4)

Три или четыре колена. Максимальная мощность при ограниченной длине секции. Используется в компактных калориферах и тепловых пушках.

Спиральный (Ф9)

Трубка согнута в плоскую спираль. Равномерный обогрев по площади. Редкая форма, изготавливается по чертежу.

Технические параметры ТЭНР

Диаметр трубки (несущей)10 — 16 мм

Мощность0,2 — 4 кВт

Напряжение24, 36, 110, 220, 380 В

Рабочая температурадо 400 °C (воздушная среда)

Удельная мощностьдо 2,5 Вт/см² (оребрение) / 1,0 Вт/см² (гладкий)

Материал рёберСталь Ст.3, алюминий АМц, нержавейка 12Х18Н10Т

Шаг рёбер3 — 10 мм

Высота рёбер8 — 20 мм

СтандартГОСТ 13268-88, ТУ производителя

Выводы и подключение

Шпильки M3–M6

Наиболее распространённое исполнение для воздушных ТЭН. Гайки крепят шину, клеммную колодку или кабельный наконечник.

Резьбовые фитинги G или M

Применяются, если ТЭНР нужно монтировать в корпус через резьбовую пробку.

Проводные выводы

Стеклотканевый или кремнийорганический провод сечением 0,75–2,5 мм², длина 200–500 мм. Подходит для прямого подключения без промежуточных клемм.

Клеммная колодка

Керамическая или металлическая колодка на монтажной пластине. Удобна при эксплуатации в условиях вибрации и высокой температуры.

Где применяются воздушные и оребрённые ТЭНы

Приточно-вытяжные вентиляционные установки

Калориферы для сушильных камер

Тепловые завесы

Инфракрасные нагревательные панели

Нагрев технологических газов

Конвекторы промышленные и бытовые

Маркировка воздушных ТЭНов и ТЭНР

ТЭНР 120 А13/2,0 О 220 Ф1 Оребрённый · длина 1200 мм · Ø 13 мм · 2 кВт · воздух в потоке (О, нержавейка) · 220 В · прямой (Ф1)

ТЭНР 60 А13/1,0 О 220 Ф2 Оребрённый · длина 600 мм · Ø 13 мм · 1 кВт · воздух в потоке (О) · 220 В · U-образный (Ф2)

ТЭНР — с лентой оребрения. Материал рёбер указывают дополнительно: ст. — сталь, ал. — алюминий, нж. — нержавейка. Шаг рёбер 2–6 мм.

Вопросы и ответы

В чём разница между воздушным и водяным ТЭН?

Конструктивно они идентичны, но воздух отводит тепло в 50–100 раз хуже воды. Поэтому удельная мощность воздушного ТЭН — не более 1,5–2,5 Вт/см² против 4–8 Вт/см² для водяного. Превышение лимита приводит к перегреву оболочки и быстрому выходу из строя. Материал оболочки воздушных ТЭН — обычно нержавеющая или жаростойкая сталь.

Что такое оребрение и зачем оно нужно?

Поперечные рёбра — это металлические пластины (сталь или алюминий), плотно посаженные на несущую трубку. Они многократно увеличивают площадь контакта нагревателя с воздушным потоком. Оребрение повышает теплоотдачу в 10–15 раз, что позволяет разместить в стандартной секции вентустановки в несколько раз большую мощность.

До какой температуры работают стальные и алюминиевые рёбра?

Стальные рёбра (Ст.3) — до 450 °C, нержавеющие — до 700 °C. Алюминиевые рёбра (АМц) ограничены 300 °C: выше этой температуры алюминий резко теряет прочность и ребро начинает деформироваться. Для сушильных камер и промышленных калориферов с высокими температурами используют стальное или нержавеющее оребрение.

Какой шаг рёбер выбрать?

Малый шаг (3–4 мм) — максимальная площадь поверхности, но высокое гидравлическое сопротивление и склонность к засорению пылью. Шаг 6–10 мм — компромисс для систем с умеренно загрязнённым воздухом. Если воздух содержит волокна, опилки или жиры — лучше гладкий ТЭН или шаг не менее 10 мм.

Можно ли использовать ТЭНР в вентиляционной приточной установке?

Да, это одно из основных применений. Нагреватели монтируются в воздуховод перпендикулярно потоку. Важно обеспечить скорость потока воздуха не менее 2–3 м/с — при меньших скоростях ТЭН перегревается. Рекомендуется термостатическая защита с отсечкой при температуре > 60 °C на выходе.

Почему у меня ТЭНР перегорает в сушильной камере?

Три наиболее вероятные причины: 1) удельная мощность завышена — снизьте до 1,5 Вт/см²; 2) скорость потока воздуха мала — менее 1 м/с; 3) камера не герметична, ТЭН работает с перегревом из-за конвекционного застоя. Проверьте также, что напряжение в сети не превышает номинал ТЭН более чем на 10%.

Заказ в Бердск

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Бердск — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.
